Pri práci s tenkým PTFE (polytetrafluóretylénovým) filmom je nanajvýš dôležité presné meranie jeho hrúbky. Ako renomovaný dodávateľ tenkej PTFE fólie chápeme význam presných meraní pri zabezpečovaní kvality a výkonu našich produktov. V tomto blogovom príspevku preskúmame rôzne meracie prístroje používané na meranie hrúbky tenkého PTFE filmu a rozoberieme ich pracovné princípy, výhody a obmedzenia.
1. Mikrometre
Mikrometre, tiež známe ako mikrometrické posuvné meradlá, sú jedným z najbežnejšie používaných nástrojov na meranie hrúbky tenkých materiálov vrátane PTFE filmu. Prichádzajú v mechanickej aj digitálnej verzii, pričom tie digitálne ponúkajú vyššiu presnosť a ľahšiu čitateľnosť.
Pracovný princíp
Mechanické mikrometre pracujú na báze skrutkovo-závitového mechanizmu. Používateľ otáča náprstom, čím sa vreteno pohybuje smerom k nákove alebo od nej. Vzdialenosť medzi vretenom a nákovou je možné merať s vysokou presnosťou, typicky až do 0,001 mm (alebo 1 mikrón). Digitálne mikrometre používajú elektronický senzor na meranie vzdialenosti a výsledok sa zobrazuje na digitálnej obrazovke.
Výhody
- Vysoká presnosť: Mikrometre môžu poskytnúť veľmi presné merania, vďaka čomu sú vhodné pre aplikácie, kde sa vyžaduje presná kontrola hrúbky.
- Prenosný: Sú relatívne malé a ľahko sa prenášajú, čo umožňuje meranie na mieste.
- Jednoduché použitie: Aj pre tých, ktorí majú obmedzené technické znalosti, je použitie mikrometra jednoduché.
Obmedzenia
- Obmedzená oblasť odberu vzoriek: Mikrometer meria hrúbku v jednom bode. Pre PTFE fólie, ktoré môžu mať na povrchu variácie hrúbky, je potrebné vykonať viacero meraní na rôznych miestach, čo môže byť časovo náročné.
- Možné poškodenie povrchu: Kontaktný tlak z vretena a nákovy môže spôsobiť určitú deformáciu na jemnom povrchu PTFE fólie, najmä pri veľmi tenkých fóliách.
2. Ultrazvukové hrúbkomery
Ultrazvukové hrúbkomery sú ďalšou populárnou možnosťou na meranie hrúbky tenkého PTFE filmu.
Pracovný princíp
Tieto meradlá pracujú tak, že cez materiál posielajú ultrazvukové vlny. Vlny sa odrážajú od zadného povrchu filmu a meria sa čas, za ktorý sa vlny vrátia. Na základe známej rýchlosti ultrazvukovej vlny v PTFE možno vypočítať hrúbku filmu pomocou vzorca (d = \frac{v\times t}{2}), kde (d) je hrúbka, (v) je rýchlosť ultrazvukovej vlny v materiáli a (t) je čas letu.
Výhody
- Nedeštruktívne: Ultrazvukové meranie nepoškodzuje PTFE film, čo je rozhodujúce pre produkty, ktoré musia zostať neporušené pre ďalšie použitie.
- Opatrenia prostredníctvom náterov: Ak má PTFE film povlak alebo je súčasťou viacvrstvovej štruktúry, ultrazvukové meradlá môžu stále merať hrúbku PTFE vrstvy.
- Vhodné pre veľké plochy: Môže pokryť väčšiu plochu v porovnaní s mikrometrami, čím poskytuje reprezentatívnejšie meranie hrúbky.
Obmedzenia
- Vyžaduje Couplant: Na zabezpečenie správneho prenosu ultrazvukových vĺn je potrebné medzi meraciu sondu a povrch filmu aplikovať spojku (napríklad gél). To môže zanechať zvyšky na fólii.
- Presnosť ovplyvnená vlastnosťami materiálu: Rýchlosť ultrazvukových vĺn sa môže meniť v závislosti od hustoty, teploty a iných vlastností PTFE fólie, ktoré môžu ovplyvniť presnosť merania.
3. Laserové skenovacie systémy na meranie hrúbky
Technológia laserového skenovania bola tiež široko používaná na meranie hrúbky tenkého PTFE filmu.
Pracovný princíp
Tieto systémy využívajú laserový lúč na skenovanie povrchu PTFE filmu. Laserové svetlo sa odráža od horného a spodného povrchu filmu a meria sa vzdialenosť medzi dvoma bodmi odrazu. Nepretržitým skenovaním filmu možno získať podrobný profil hrúbky.
Výhody
- Vysokorýchlostné a bezkontaktné: Laserové skenovanie umožňuje rýchle meranie bez dotyku fólie, čo je ideálne pre veľkoobjemové výrobné linky.
- Mapovanie s vysokým rozlíšením: Môže poskytnúť podrobnú mapu hrúbky celého povrchu filmu, čo umožňuje detekciu miestnych variácií hrúbky.
- Automatizovaná prevádzka: Tieto systémy môžu byť integrované do automatizovaných výrobných procesov, čím sa zvyšuje efektívnosť a znižuje sa ľudská chyba.
Obmedzenia
- Vysoké náklady: Laserové skenovacie systémy sú relatívne drahé na nákup a údržbu.
- Citlivosť na povrchové podmienky: Presnosť merania môže byť ovplyvnená drsnosťou povrchu a odrazivosťou PTFE fólie.
4. Kapacitné snímače hrúbky
Kapacitné snímače sa tiež používajú na meranie hrúbky tenkých dielektrických materiálov, ako je PTFE film.
Pracovný princíp
Kapacitný snímač pozostáva z dvoch elektród. Keď sa PTFE film umiestni medzi elektródy, pôsobí ako dielektrikum. Kapacita snímača sa mení v závislosti od hrúbky filmu. Meraním kapacity a použitím vopred kalibrovaného vzťahu medzi kapacitou a hrúbkou možno určiť hrúbku filmu.
Výhody
- Bezkontaktné: Kapacitné snímače dokážu merať hrúbku bez toho, aby sa dotkli fólie, čím sa zabráni prípadnému poškodeniu.
- Rýchla doba odozvy: Môžu poskytovať merania hrúbky v reálnom čase, čo je užitočné pre riadenie procesu.
- Vhodné pre tenké fólie: Kapacitné snímače sú obzvlášť účinné na meranie veľmi tenkých vrstiev PTFE.
Obmedzenia
- Citlivosť na podmienky prostredia: Faktory ako vlhkosť a teplota môžu ovplyvniť meranie kapacity, čo vedie k nepresnostiam.
- Obmedzené na dielektrické materiály: Kapacitné snímače sú vhodné hlavne pre dielektrické materiály ako PTFE a nemusia fungovať pre vodivé alebo polovodivé materiály.
Náš sortiment a dôležitosť merania hrúbky

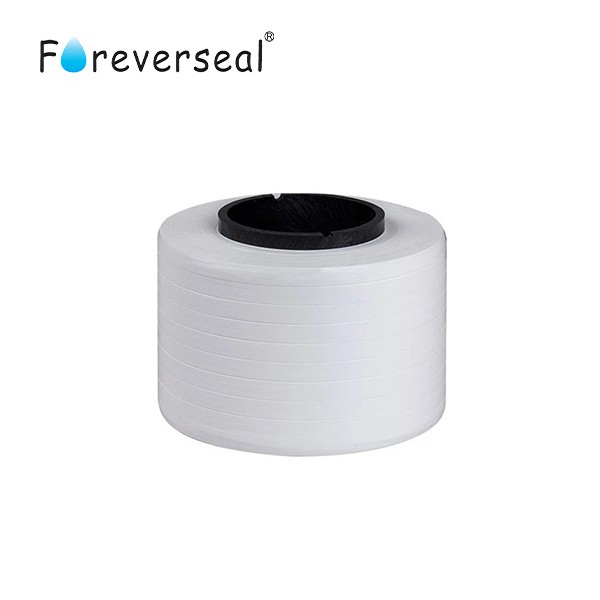

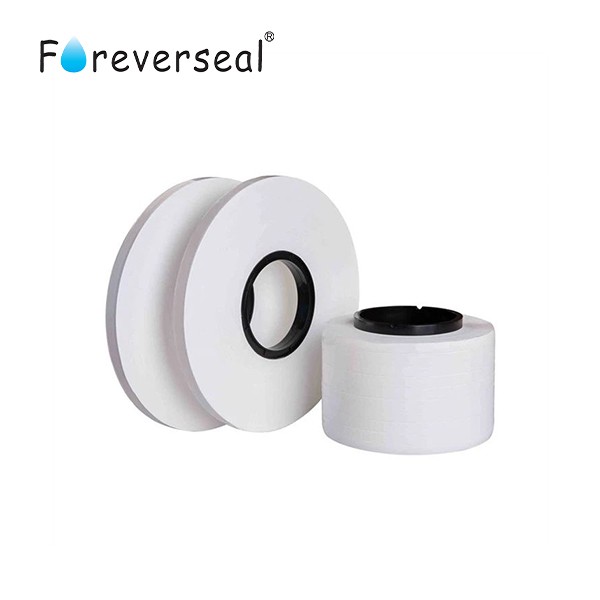

Ako popredný dodávateľ tenkej PTFE fólie ponúkame širokú škálu produktov, vrátaneBiela nespekaná PTFE izolačná páska s nízkou hustotou,PTFE káblová izolačná fóliaaOdolnosť proti korózii PTFE film. Hrúbka týchto fólií je kritickým parametrom, ktorý ovplyvňuje ich výkon.
Napríklad v aplikáciách izolácie káblov môže hrúbka PTFE fólie ovplyvniť elektrické vlastnosti, ako je kapacita a prierazná sila napätia. V aplikáciách odolných voči korózii musí byť hrúbka dostatočná, aby poskytovala spoľahlivú bariéru proti korozívnym látkam. Používaním vhodných meracích prístrojov zaisťujeme, že naše výrobky spĺňajú prísne normy kvality a požiadavky zákazníkov.
Kontaktujte nás pre ďalšiu diskusiu
Ak máte záujem o naše produkty z tenkej PTFE fólie alebo máte akékoľvek otázky týkajúce sa merania hrúbky a špecifikácií produktu, radi vám pomôžeme. Kontaktujte nás a začnite diskutovať o vašich konkrétnych potrebách a môžeme spoločne nájsť najlepšie riešenia pre vaše projekty.
